Ein Diagnosegerät, das sich nicht an den Laptop anschließen lässt, ist in der Werkstatt nutzlos – egal wie gut die Software ist. Fahrzeugdiagnose, Achsvermessung, Abgastester und Reifendruckwerkzeuge nutzen je nach Baujahr, Hersteller und Einsatzbereich unterschiedliche Wege, um Daten an ein Notebook zu übertragen: die klassische serielle Schnittstelle, USB, ein Netzwerkanschluss oder eine drahtlose Verbindung. Wer ein Gerät für die Werkstatt beschafft, sollte deshalb nicht nur auf Prozessor und Display schauen, sondern zuerst klären, welche Anschlüsse die vorhandene Diagnoseausrüstung tatsächlich braucht. Dieser Beitrag ordnet die gängigen Übertragungswege ein, erklärt, warum ältere Werkstattgeräte häufig noch RS-232 voraussetzen, und zeigt, wie Öl, Bremsstaub, Waschwasser und die Bedienung mit Handschuhen die Anforderungen an das Gerät zusätzlich prägen.
Welche Schnittstellen Diagnosegeräte in der Werkstatt heute nutzen
In der Praxis kommen in der Kfz-Werkstatt mehrere Anschlussarten parallel vor, weil Diagnosegeräte, Maschinen- und Messtechnik über viele Jahre hinweg beschafft werden und selten alle gleichzeitig auf dem neuesten Stand sind:
- Serielle Schnittstelle (RS-232): Nach wie vor ein verbreiteter Standard, über den Diagnosegeräte, Maschinensteuerungen und Messtechnik angesprochen werden – ohne Treiber-Überraschungen oder wackelige USB-Adapter, wie es auf der Branchenseite Werkstatt heißt.
- USB: Der heute gebräuchlichste Anschluss für neuere Diagnoseinterfaces, Scanner und externe Speicher.
- Netzwerk (Ethernet/RJ-45): Wird genutzt, wenn Diagnosegeräte, Werkstatt-PCs oder Server über das lokale Netz miteinander sprechen, etwa beim Docking am festen Arbeitsplatz.
- Drahtlos (Bluetooth/WLAN): Kommt bei neueren, kabellosen Messwerkzeugen zum Einsatz, etwa wenn ein Reifendruckwerkzeug seine Werte per Funk statt per Kabel überträgt.
Welche dieser Schnittstellen ein konkretes Diagnosegerät nutzt, hängt vom jeweiligen Hersteller und Baujahr ab. Ein robustes Werkstatt-Notebook sollte deshalb im Idealfall mehrere dieser Wege gleichzeitig abdecken können, statt nur auf die neueste Anschlussart zu setzen.
Warum ältere Werkstattgeräte oft nur RS-232 sprechen
Viele Diagnosegeräte, Maschinensteuerungen und weitere industrielle Geräte nutzen die RS232-Schnittstelle bis heute für Programmierung und Überwachung, weil sie eine stabile und einfache Möglichkeit zur Datenübertragung bietet und Technikern erlaubt, Diagnosedaten auszulesen und Software-Updates direkt aufzuspielen, ohne auf teure Spezialausrüstung angewiesen zu sein, wie der Grundlagenbeitrag Die RS232-Schnittstelle: Was ist sie? erläutert. Ein weiterer Grund ist die weitreichende Unterstützung durch ältere Software und Systeme: Viele Legacy-Systeme in Werkstätten basieren auf RS232-Kommunikation, und die Kosten für eine komplette Umrüstung auf USB oder Ethernet können erheblich sein. RS232-Signale lassen sich zudem über größere Entfernungen senden – die Schnittstelle gewährleistet laut demselben Beitrag eine zuverlässige Datenübertragung bis zu einer Entfernung von rund 20 Metern – und bietet einen vergleichsweise guten Rauschschutz gegenüber elektrischen Störungen, wie sie in einer Werkstatt mit Maschinen und Elektrowerkzeugen auftreten können.
Für die Gerätewahl bedeutet das: Wer weiterhin mit einem älteren Diagnosegerät, einer Achsvermessungsanlage oder einer Maschinensteuerung arbeitet, die nur seriell angesprochen werden kann, sollte gezielt nach einem Laptop mit werkseitig verbautem RS232-Anschluss suchen, statt sich auf einen nachträglichen USB-Seriell-Adapter zu verlassen. Ob ein Nullmodemkabel oder ein gerades Kabel benötigt wird, hängt davon ab, ob die beiden verbundenen Geräte dieselbe Rolle (beide Datenverarbeitungsendgerät) oder unterschiedliche Rollen einnehmen – Details dazu liefert der vertiefende Beitrag RS-232 in der Praxis: Anschluss, Belegung, Fehlersuche.
Welche RobustBook-Laptops RS-232 werkseitig mitbringen
Eine vollständige Übersicht listet die Seite Laptop mit serieller Schnittstelle (RS-232). Zusammengefasst:
- Das Durabook Z14I hat laut Produktseite 2x RJ45, 2x RS232, 2x Thunderbolt 4, HDMI und VGA werkseitig verbaut.
- Das Durabook S15 hat 1x RS232 fest verbaut, zusätzlich lässt sich als Werksoption ein zweiter RS232-Anschluss zusammen mit einem zweiten LAN-Port bestellen.
- Das Durabook S14I hat 1x RS232 (seriell) werkseitig verbaut; über die Media-Bay-Werksoption lässt sich zusätzlich ein zweiter RS232-Anschluss zusammen mit USB 3.2 Type A nachrüsten.
Wichtig bei der Auswahl: Das Durabook S15AB ist ein eigenständiges, semi-robustes Modell und nicht mit dem Durabook S15 zu verwechseln. Laut Vergleichstabelle Laptops führt das S15AB in der Zeile „Serieller Anschluss (RS-232)“ kein RS232 – wer diese Schnittstelle benötigt, sollte gezielt zum Durabook S15 mit werkseitig verbautem RS232-Anschluss greifen, nicht zum S15AB.
Tablets mit optional nachrüstbarem RS-232
Bei Tablets ist RS232 in der Regel keine Serienausstattung, sondern ein optionales Erweiterungsmodul:
- Durabook R11 – optional per Erweiterungsmodul (RJ45 & RS232 & Smart-Card-Combo-Lesegerät).
- Durabook U11I – RS232 optional, schließt sich dabei gegenseitig mit USB 3.2 Type A aus.
- Durabook R8 – optional per Erweiterungsmodul (Smartcard-Lesegerät mit RS-232/RJ-45 & USB3.2).
Wer RS232 dauerhaft und regelmäßig für die Anbindung von Diagnosegeräten benötigt, ist mit einem Laptop mit werkseitig integriertem Anschluss in der Regel besser bedient, da bei den Tablets das entsprechende Modul bei der Bestellung aktiv mit ausgewählt werden muss.
USB, Netzwerk und drahtlose Anbindung als Ergänzung
Neben RS-232 sind für Diagnosegeräte, Abgastester und weitere Werkstattperipherie auch die übrigen Anschlüsse relevant. Laut Vergleichstabelle Laptops bringen die aktuellen Durabook-Laptops folgende Ausstattung mit:
- USB 3 Type-A: 2x beim Durabook S15, S14I und Z14I sowie beim S15AB.
- USB 3 Type-C: jeweils 1x bei allen vier Modellen.
- USB 2.0 Type-A: zusätzlich beim S14I, Z14I und S15AB vorhanden, beim S15 nicht.
- Ethernet (RJ-45) LAN-Anschluss: bei allen vier Modellen vorhanden.
- Docking-Anschluss: beim Z14I serienmäßig integriert, bei S15 und S14I optional erhältlich.
- WLAN: bei allen vier Modellen vorhanden.
- Bluetooth: in den Versionen 5.3 (S15), 5.2 (S14I und Z14I) und 5.0 (S15AB) verbaut.
- GPS/LTE: bei allen vier Modellen optional erhältlich.
Für die Praxis heißt das: Ein USB-basiertes Diagnoseinterface lässt sich an jedem der genannten Geräte anschließen. Netzwerkgebundene Diagnosesysteme oder eine Anbindung an den Werkstatt-Server laufen über den vorhandenen Ethernet-Anschluss. Und wo Hersteller inzwischen auf kabellose Messwerkzeuge setzen – etwa bei Reifendruckwerkzeugen mit Funkübertragung – steht mit Bluetooth eine Verbindung zur Verfügung, die bei allen vier Laptops werkseitig vorhanden ist. Ein Docking-Anschluss ist zusätzlich dann relevant, wenn das Gerät fest an einem Arbeitsplatz mit mehreren angeschlossenen Peripheriegeräten betrieben wird, statt jedes Mal einzeln verkabelt zu werden.

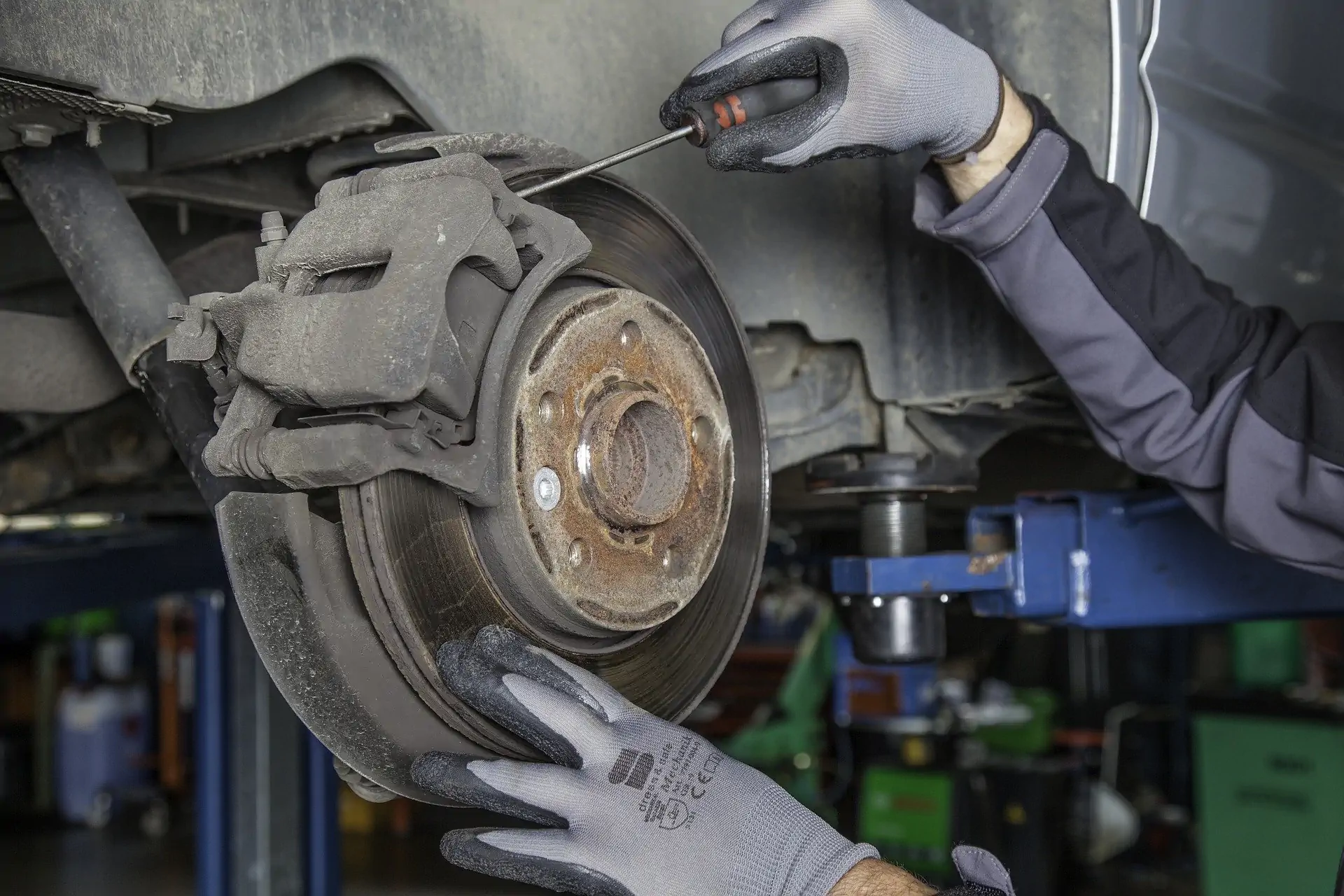

Wie Öl, Bremsstaub und Waschwasser die Anforderungen prägen
In der Werkstatt zählt Verfügbarkeit: Wenn ein Sturz oder eindringender Staub das Gerät ausfallen lässt, stehen Diagnose und Dokumentation sofort still, wie es auf der Branchenseite Werkstatt heißt. Dort wird explizit auf Robustheit gegen Staub, Öl, Vibration und Stürze hingewiesen. Bremsstaub, Motoröl und Waschwasser beim Reinigen der Fahrzeuge oder der Halle sind in diesem Umfeld alltäglich – die IP-Schutzklasse eines Geräts gibt an, wie gut es gegen Staub und Wasser abgeschirmt ist. Laut Vergleichstabelle Laptops tragen die aktuellen Modelle folgende Klassen:
- Durabook S15 und Durabook S15AB: IP5X – staubgeschützt, mit vollständigem Berührungsschutz.
- Durabook S14I: IP53 – zusätzlich geschützt gegen fallendes Sprühwasser bis 60° gegen die Senkrechte.
- Durabook Z14I: IP65 – staubdicht und geschützt gegen Strahlwasser aus beliebigem Winkel.
Für Innenräume mit gelegentlichem Sprühwasserkontakt kann laut der Branchenseite Werkstatt eine Klasse wie IP53 ausreichen; steht das Gerät dagegen im Bereich der Fahrzeugwäsche oder wird die Werkstatt selbst regelmäßig mit dem Schlauch gereinigt, ist eine höhere Klasse wie IP65 die passendere Wahl. Neben der IP-Klasse ist laut Vergleichstabelle auch relevant, ob ein Gerät über Anschlussabdeckungen verfügt: Diese sind beim Durabook S15, S14I und Z14I vorhanden, beim Durabook S15AB in der Vergleichstabelle dagegen nicht ausgewiesen. Anschlussabdeckungen verhindern, dass Öl, Staub oder Feuchtigkeit direkt in offene USB-, RS232- oder Netzwerkbuchsen eindringen, wenn das Gerät gerade nicht an ein Diagnosegerät angeschlossen ist. Ergänzend sind der Fallschutz sowie die MIL-STD-Zertifizierung dokumentiert: Der Fallschutz liegt laut Vergleichstabelle bei 120 cm für S15 und S14I, bei 180 cm für das Z14I und bei 90 cm für das S15AB; S15 und S14I sind nach MIL-STD-810H geprüft, das Z14I zusätzlich nach MIL-STD-461G, das S15AB nach MIL-STD-810G.
Warum Bedienung mit Handschuhen und ein ablesbares Display in der Halle zählen
Wer ein Diagnosegerät anschließt, bedient den Laptop oder das Tablet in der Regel direkt daneben – häufig mit Arbeitshandschuhen und in einer Halle, in der das Umgebungslicht stark schwankt. Beide Punkte wirken sich auf die Gerätewahl aus. Nicht jeder Touchscreen reagiert zuverlässig auf Bedienung mit Handschuhen: Laut Vergleichstabelle Tablets verfügen die Modelle Durabook U11I und Durabook R8 über einen eigenen Touchscreen-Modus für Handschuhe, während dieser bei den Modellen R11L und R11 laut derselben Tabelle nicht vorhanden ist. Auch das Durabook U11I selbst weist auf der Produktseite darauf hin, dass der Touchscreen die Bedienung bei Regen oder mit Handschuhen unterstützt.
Für die Ablesbarkeit in der Halle ist die Displayhelligkeit entscheidend. Die Branchenseite Werkstatt nennt für optional helle Displays eine Spanne von 1000 bis 1200 Nits. Konkret ist das optionale sonnenlichtlesbare Display des Durabook S14I laut Vergleichstabelle mit 1000 Nits angegeben, das Durabook Z14I ist serienmäßig mit einem sonnenlichtlesbaren Display mit 1000 Nits ausgestattet, und das Durabook S15AB ist optional mit einem Display mit bis zu 400 bis 500 Nits erhältlich, wie der Beitrag Sonnenlesbare Displays: Nits, Entspiegelung, Polfilter zusammenfasst. Ein helles, im Zweifel entspiegeltes Display sorgt dafür, dass Messwerte, Fehlercodes und Protokolle auch unter Hallenbeleuchtung oder bei Tageslicht durch ein offenes Tor gut ablesbar bleiben, statt dass Techniker das Gerät jedes Mal in den Schatten tragen müssen.
Anbindung im Autohaus: Frontdesk, Werkstatt und Diagnose zusammen gedacht
Im Autohaus kommen neben der reinen Werkstattdiagnose zusätzlich Annahme, Dokumentation und Kundenkommunikation zusammen – die RS232-Schnittstelle bleibt aber auch dort ein zentrales Anschlussthema. Laut der Branchenseite Autohaus gehört die serielle Schnittstelle nach wie vor zu den am weitesten verbreiteten Standards für serielle Anschlüsse und wird unter anderem für die Steuerung und Programmierung von Fahrzeugdiagnosegeräten sowie für die Integration in die Messtechnik für Fahrzeuganalysen eingesetzt. Ergänzend nennt dieselbe Seite als typische Anwendungsgebiete unter anderem die konsolenbasierte Steuerung von Schaltanlagen und die Verbindung mit Barcodescannern für das Bestandsmanagement. Wer sowohl Werkstattdiagnose als auch Annahme und Dokumentation an einem Standort abdecken muss, findet auf dieser Seite eine auf das Autohaus zugeschnittene Geräteauswahl, während die Seite Werkstatt stärker auf die reine Werkstattarbeit ausgerichtet ist.
Fazit: die richtige Anbindung vor der Geräteauswahl klären
Bevor ein neuer Laptop oder ein neues Tablet für die Werkstatt beschafft wird, lohnt sich der Abgleich mit der vorhandenen Diagnoseausrüstung: Welche Geräte sprechen ausschließlich RS-232, welche lassen sich über USB oder Netzwerk anschließen, und welche arbeiten bereits drahtlos? Erst danach lässt sich entscheiden, ob ein Modell mit werkseitig verbautem RS232-Anschluss wie das Durabook Z14I, das Durabook S15 oder das Durabook S14I notwendig ist, oder ob ein Tablet mit optional nachrüstbarem Erweiterungsmodul ausreicht. Zusätzlich zur reinen Anschlussfrage sollten IP-Schutzklasse, Anschlussabdeckungen, Touchscreen-Bedienung mit Handschuhen und Displayhelligkeit in die Entscheidung einfließen, damit das Gerät den Alltag zwischen Öl, Bremsstaub und Waschwasser dauerhaft übersteht. Eine vollständige Übersicht aller Modelle mit RS232-Anschluss liefert die Seite Laptop mit serieller Schnittstelle (RS-232), alle technischen Daten im Detail die Vergleichstabelle Laptops und die Vergleichstabelle Tablets. Eine auf die jeweilige Branche zugeschnittene Geräteauswahl bieten die Seiten Werkstatt und Autohaus.
Bei Fragen zur passenden Anbindung Ihrer Diagnosegeräte an ein robustes Notebook oder Tablet unterstützt Sie das RobustBook-Team gerne bei der Auswahl des geeigneten Modells.
